  • 配套 侧装式真空断路器VBM7
    ZN63-12(VBM7)系列侧装式户内高压真空断路器

    ZN63-12(VBM7)系列侧装式户内高压真空断路器

    一、常见型号:
    ZN63(VS1)-12/630-20 ZN63(VS1)-12/630-25
    ZN63(VS1)-12/1250-31.5 ZN63(VS1)-12/1600-31.5
    ZN63(VS1)-12/2000-40 ZN63(VS1)-12/2500-31.5
    ZN63(VS1)-12/3150-40 ZN63(VS1)-24/630-20
    二、使用环境:
    a 周围空气温度:上限+40℃,下限-15℃;
    b 海拔高度:≤100m(若需增高海拔,则额定绝缘水平相应提高);
    c 振幅:地震列度不超过8度d 空气相对湿度日平均值不大于95%,月平均值不大于90%e 无火灾、危险、严重污染、化学腐蚀及剧烈震动的场所。
    三、概述
    ①ZN63(VS1)-24型户内高压真空断路器(下称断路器)是户内安装、三相交流50HZ,额定电压为24KV的变配电的控制和保护设备。用于24KV及以下的交流系统中,可用来分、额定电流和故障电流,尤其适合频繁操作,如投、切电容器组合,控制电炉、变压器和高压电机等,也可作为联络断路器使用。
    ②ZN63(VS1)-12型侧装式(VBM7)真空断路器系户内高压开关设备,适用于额定电压12KV、频率50Hz的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所。
    ③ZN63(VS1)型户内高压真空断路器,系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作,或多次开断短路电流的场所。 该断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配有专用推进机构,组成手车单元作用。
    四、型号及含义

    ZN63-12(VBM7)系列侧装式户内高压真空断路器 型号及含义

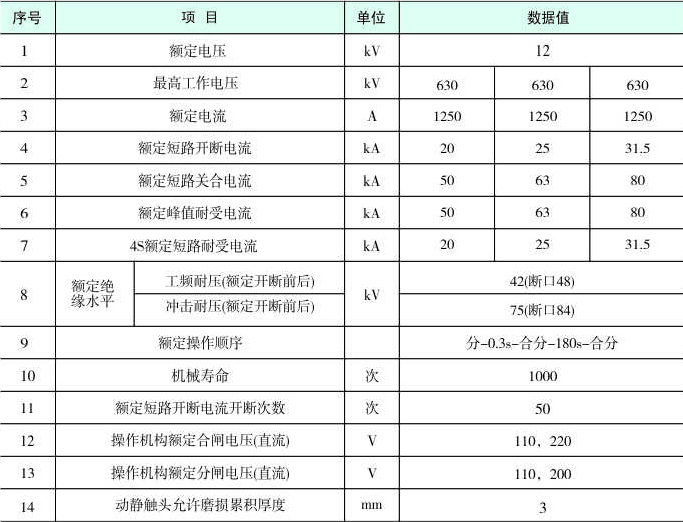

    五、主要技术参数

    ZN63-12(VBM7)系列侧装式户内高压真空断路器 主要技术参数

    六、外形及安装尺寸

    ZN63-12(VBM7)系列侧装式户内高压真空断路器 外形及安装尺寸

    七、订货须知
    1、断路器名称、型号及订购数量;
    2、断路器的额定电流及额定短路开断电流;
    3、所配操作机构的型号、名称、操作电压及脱扣器型式;
    4、运转车及其它备品,备件的数量;
    5、用户若有其他特殊要求,订货时协商。
